LayerView 2023.12.05

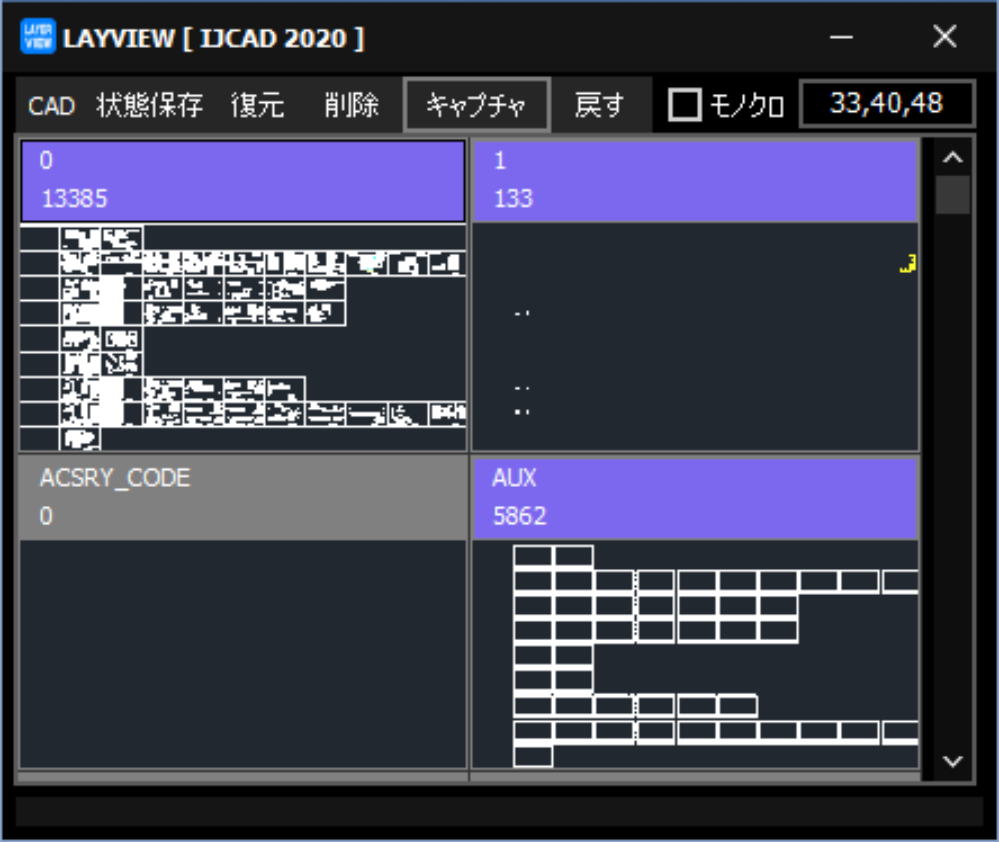

CAD 画面を画層ごとにキャプチャして、縮小イメージを作成。
画層イメージのダブルクリックで、その画層だけを表示、編集可能にします。
画層名の下に図形数が表示されます。イメージだけでは確認できない図形があることが分かります。
※縮小イメージの白を強調しているため、CAD の背景色は黒系に限定されます。

　
　
　

■使い方

　・予め [CAD] ボタンで、ターゲットの CAD を選択します。
　　CAD の背景色は黒または、某 CAD の背景色の初期値 RGB(33, 40, 48) の濃いグレイです。
　　すべての CAD に対応しているわけではありません。

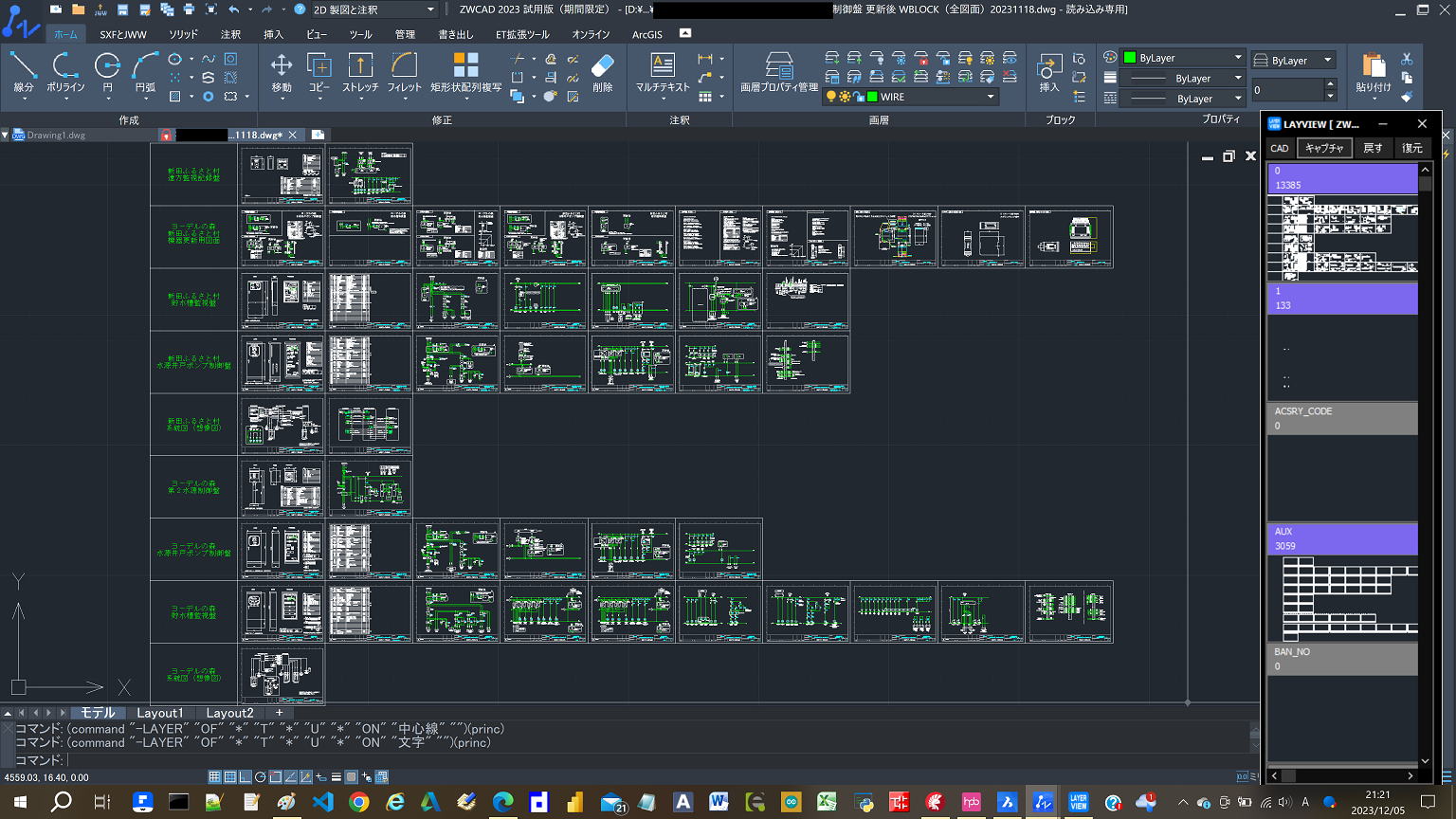

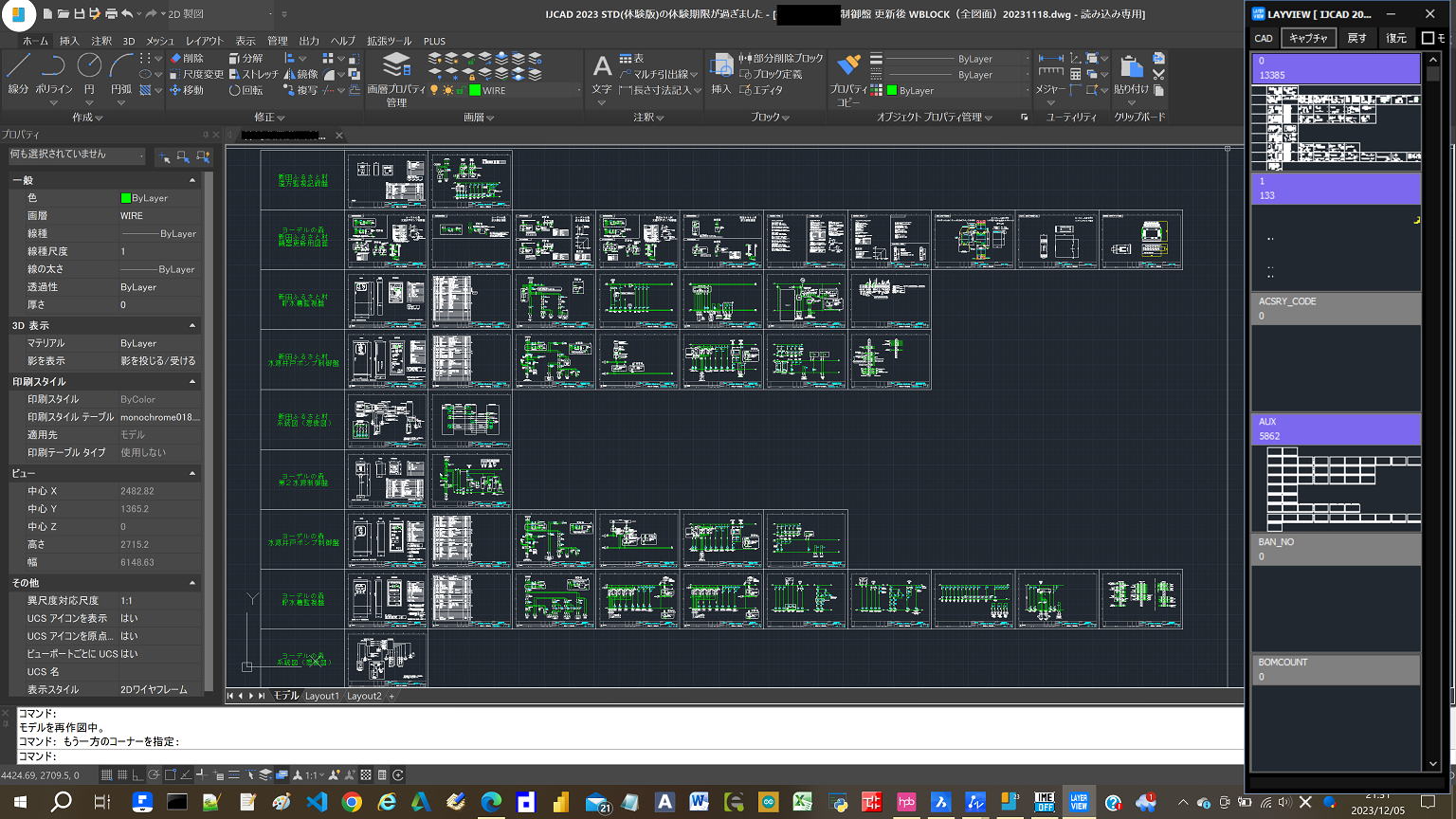

　　動作確認は BricsCAD V19.2, IJCAD 2023, ZWCAD 2023 のみです。
　
　・編集中の図面の画層状態を [状態保存] ボタンで保存すると、
　　画層状態名 "LAYVIEW" で図面内に保存されます。
　　以降、画層をいろいろと操作しても [復元] ボタンで復元できるようになります。
　　ファイルを保存すると、同じ図面の場合、次回から[状態保存] は不要です。
　　画層状態管理は LAYERSTATE コマンドで表示、確認できます。

　　図面内に保存したくない場合は、[削除] ボタンで削除してください。

　・[キャプチャ] ボタンでキャプチャが始まります。
　　CAD 画面の左上にマウスカーソルが移動します。
　　キャプチャが終わるまでマウスカーソルを動かさないで下さい。マウスカーソルもキャプチャされます。

　・縮小イメージをダブルクリックすると、対象の画層だけが表示され編集可能になります。

　・[戻す] ボタンでキャプチャ前の状態に戻ります。少し時間がかかります。
　　[復元] ボタンのほうが確実で速いです。

　
　・モノクロのチェックボックス
　　見えにくい色の場合は、チェックをオンにして再度 [キャプチャ] すると白色で表示され、見やすくなります。
　　例えば、図形数が１以上なのに縮小イメージに何も見えないときに使います。
