制御盤内機器の発熱量を集計、換気風量を計算するツールです。
DXF ファイルへの保存、CAD への挿入ができるようになりました。(Ver.1.10)
上側の参照用データをダブルクリックすると、下側の集計行に挿入されます。
集計行の容量等と係数％、数量、背景が水色のセルに値を入力。・・・を繰り返します。

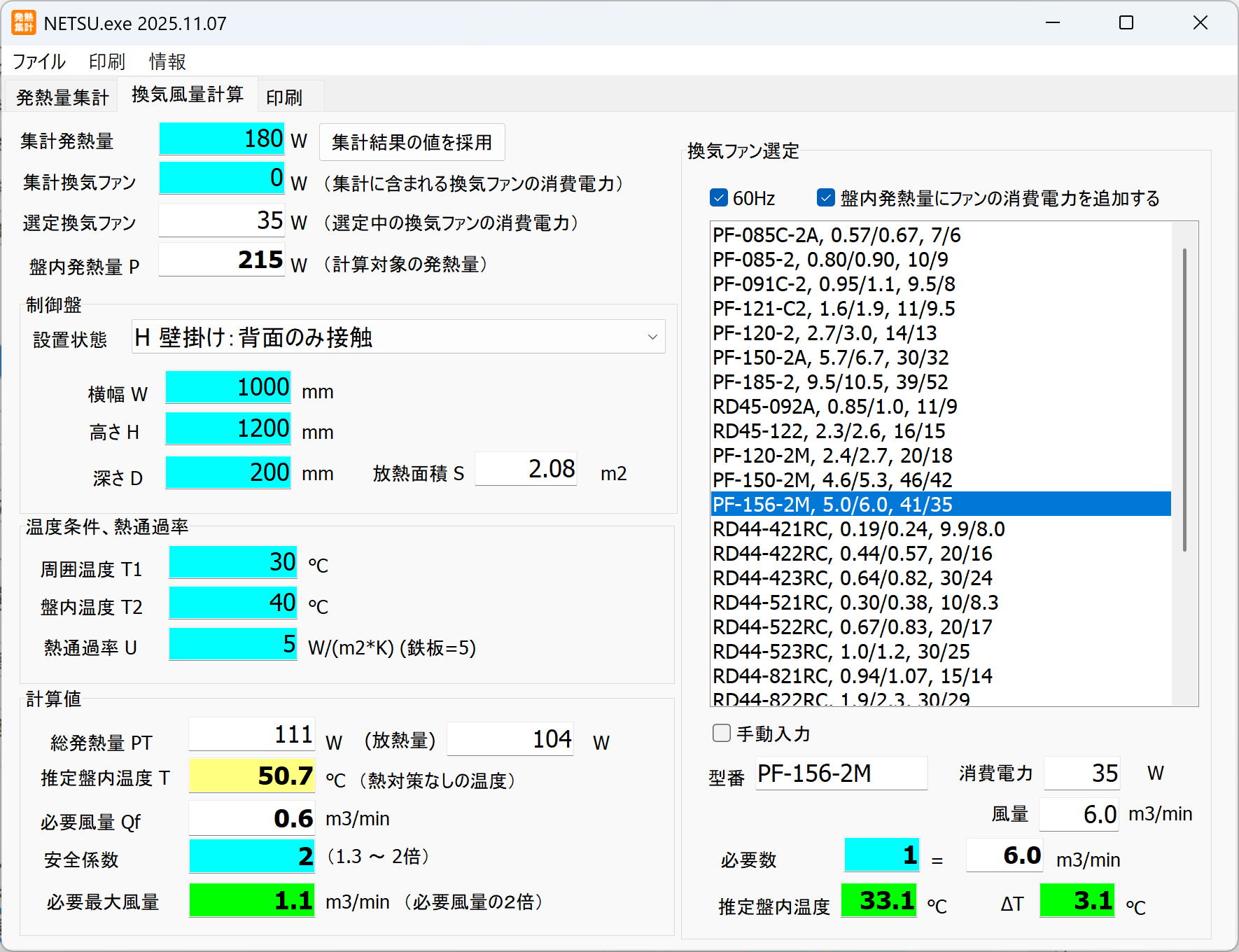

換気ファンの容量は、換気風量計算後に追加します。
換気ファンの選定は、一覧または手入力で行います。

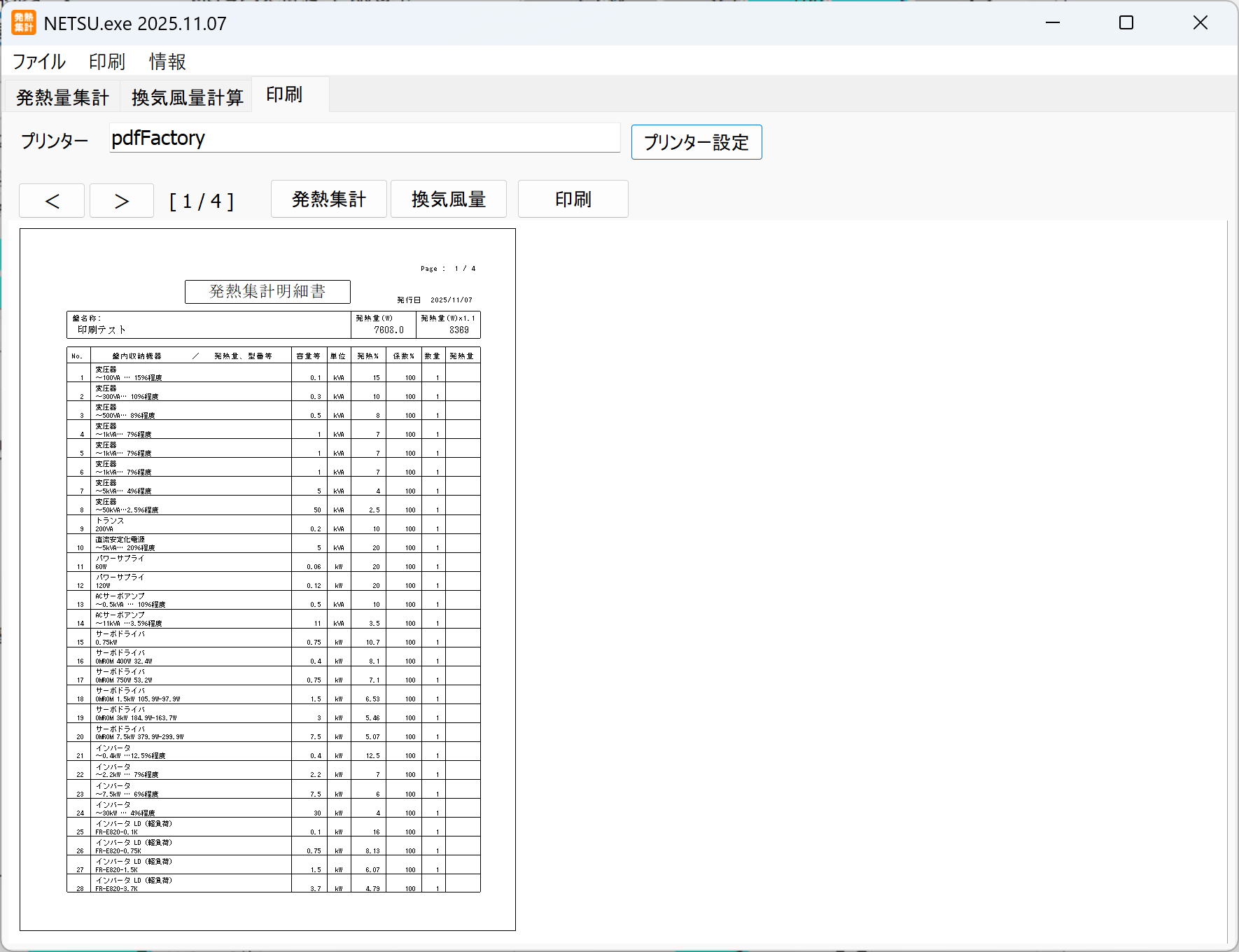

印刷プレビューを確認して、印刷します。

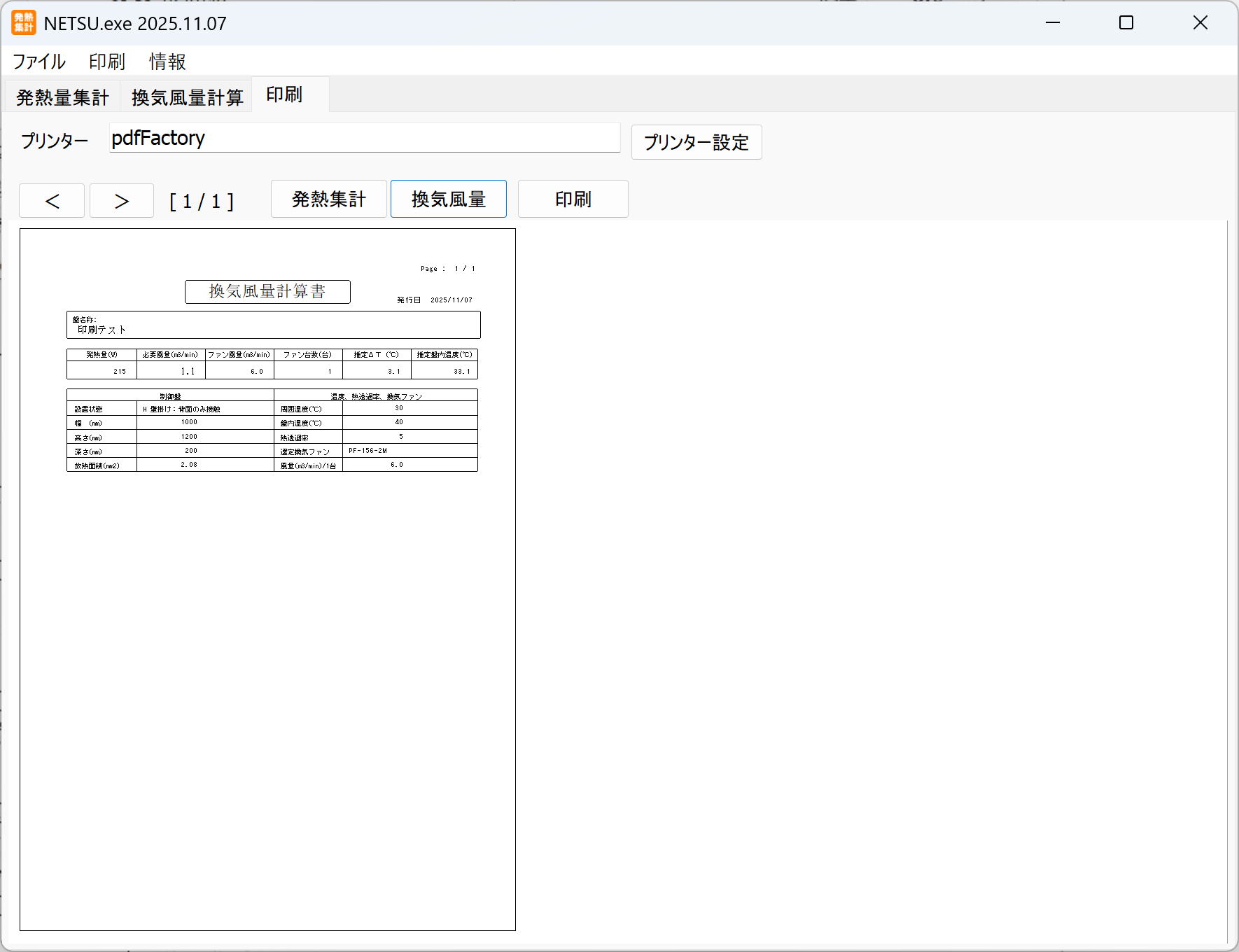

換気風量計算書の印刷も行えます。

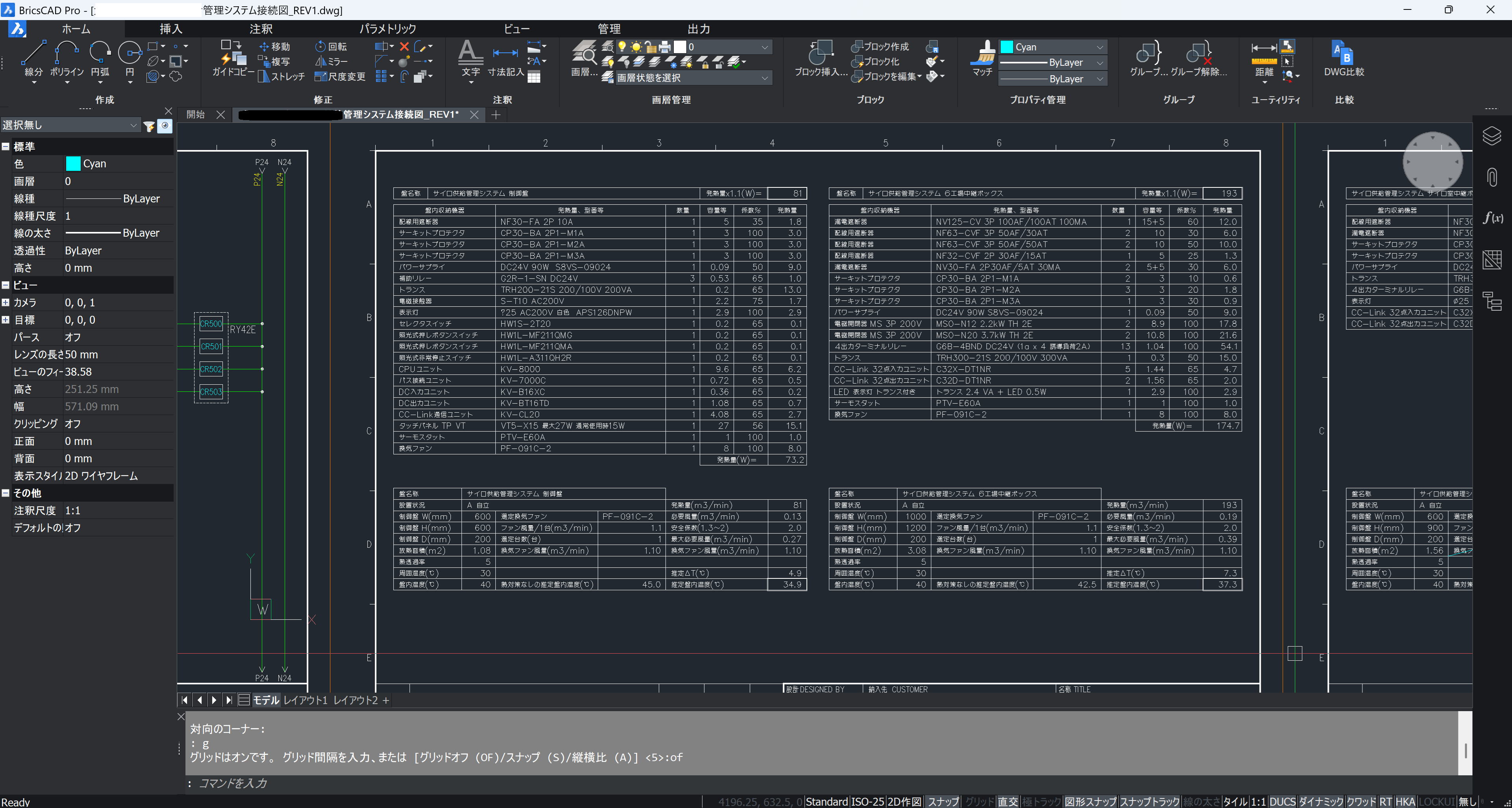

CAD への挿入、DXF ファイルへの保存も行えます。
■ 著作権、免責事項等
本ツールの著作権は、作者 f.izawa が所有し、これを主張します。
本ツールを使用したことによる事故、損害等の一切について、作者はその責を負いません。
使用される方の責任において使ってください。
■ ダウンロード
2025/11/18 Ver.1.12
http://www.izawa-web.com/zip/NETSU_20251118.zip
■ 履歴
2025/11/07 初版作成
2025/11/07a 換気風量の印刷で、設置状態の文字列を省略を追加
高 DPI 対応をとりやめ
2025/11/08 換気風量の安全係数が 2 固定だったのを手直し
換気ファンの手動入力で個数が入力出来なかったのを手直し
換気風量の印刷で、安全率他の印刷を追加、位置を整理
2025/11/08a 換気風量の計算で手動入力消費電力 0 とき、発熱量を0 にするを追加
必要換気面積の表示を追加（ルーバー、スリット加工時の参考値）
2025/11/09 異常終了することがあるのを対策
「再計算」ボタンを追加
換気ファン選定用のデータファイルの読み込みを追加
2025/11/10 発熱%欄、容量欄に +5 の記入があれば、+5w するモードを追加
集計にてクリップボード関係のキー操作、UNDO を追加
元データのダブルクリックで、機器名、型番、数量をコピーしないモードを追加
漏電遮断器の容量ごとの元データを追加（ELCB＋MCCB しなくて良い）
2025/11/12 Ver.1.01
・発熱集計のポップアップメニューに「すべてクリア」を追加
・発熱集計で{Enter]で下のセルにカーソル移動のチェックボックスを追加
・風量計算で手動計算時、必要数を変更しても推定盤内温度が計算されないのを修正
・風量計算の「再計算」ボタンを取りやめ、「クリップボードにコピー」に変更
2025/11/12a Ver.1.02
・風量計算の「クリップボードにコピー」で、一部改行文字が間違っていたのを修正
2025/11/13 Ver.1.03
・集計行のクリア時、トップ行にするを追加
・必要風量が０以下の時、盤内温度、ΔTが表示されないのを対策
2025/11/15 Ver.1.10
・集計明細、風量計算の DXF ファイルへの保存を追加
・集計明細、風量計算の CAD への挿入を追加
2025/11/15a Ver.1.10a
・風量計算の CAD、DXF ファイルに、「熱対策なしの推定盤内温度」を追加
2025/11/15b
・元データの最後の行が、コピー追加できないのを修正
2025/11/16
・元データの追加で、10個め以降の並びが合わないのを、99個までに変更
・INI ファイルの書式ファイル名が空白の時、規定値の書式名にするを追加
・現行型番ではない MSO-N, S-N, TH-N の発熱量の元データを追加
・容量等が '15+5' の時 15×係数% + 5（固定値）として計算に変更
2025/11/17 Ver.1.11
・ペーストが複数行の範囲に対して、先頭行しかペーストできないを修正
・発熱集計にスプリッターを追加、一時的に元データの表示行数を変更可変に
2025/11/17 Ver.1.11a
・元データファイル NETSU.tsv のみ更新（富士電機電磁接触器の旧型番を追加）
2025/11/17 Ver.1.11b
・ファイル読み込み後、再集計されていなかったのを修正
・DXF ファイル作成の「発熱量」の単位が間違っていたのを修正
・盤の設置状況の変更で再計算するを追加
・盤内発熱量にファンの消費電力を含めるとき、発熱量の背景色を黄色にするを追加
2025/11/18 Ver.1.12
・元データ内の "FUN" を "FAN" に訂正
・風量計算ページにタイトルの表示を追加
・風量計算ページのアクティブ時、集計ページのタイトル、発熱量をコピーするを追加
・ファイル保存、読み込みに換気風量のデータを含めるに変更
・発熱集計の再計算が行ごとだったのを全行に変更
